Основные концепции

BeanExplorer Enterprise Edition - это технология для автоматической генерации интерфейса пользователя на основе модели предметной области.

Модель предметной области задается в виде структуры базы данных, используя ER (entity-relationship) подход.

Структура такой базы данных также может быть представлена в виде ER-диаграмм.

В данной документации описывается BeanExplorer Enterprise Edition version 5, сокращенно be5.

Основные элементы ER-модели

  • entity (cущность) - объект или понятие, о котором нужно хранить информацию (например, «Клиент», «Заказ», «Товар»). На диаграмме обычно изображается в виде прямоугольника.

  • атрибут - свойство или характеристика сущности (например, для сущности «Клиент» это могут быть «Имя», «Телефон», «Адрес»).

  • связь - ассоциация или отношение между двумя (или более) сущностями (например, «Клиент» размещает «Заказ»). На диаграмме связь изображается в виде ромба, соединяющего сущности.

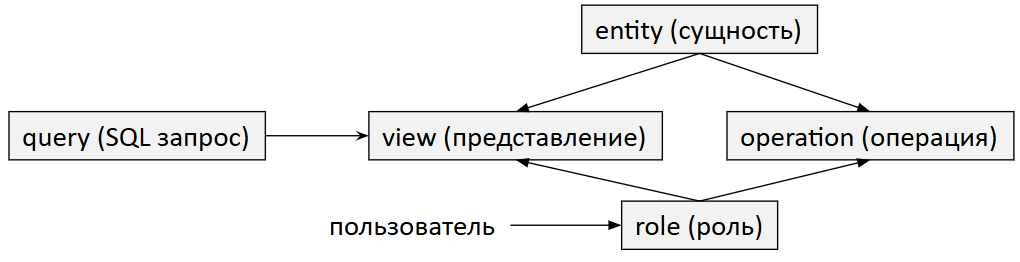

Основные концепции

_images/concepts.png

  • entity – соответствует понятию класса/типа в объектно-ориентированном подходе. Представлена в виде таблицы базы данных.

  • view – форма представления entity. Entity может иметь несколько разных способов представления.

  • query – как правило с каждым view ассоциирован SQL запрос, используемый для генерации данного view.

  • operation – операция для работы с данными, как правило представляется в виде кнопки, например, кнопки “Вставить”, Редактировать”, “Удалить”, “Фильтр”. Операция может быть выполнена сама по себе (например, операции “Вставка”, “Фильтр”) или она может быть применена к выделенному набору записей (например, операция “Удалить”).

  • role – каждый пользователь при авторизации получает свою роль. Для каждой роли определено определены набор доступных views и operations.

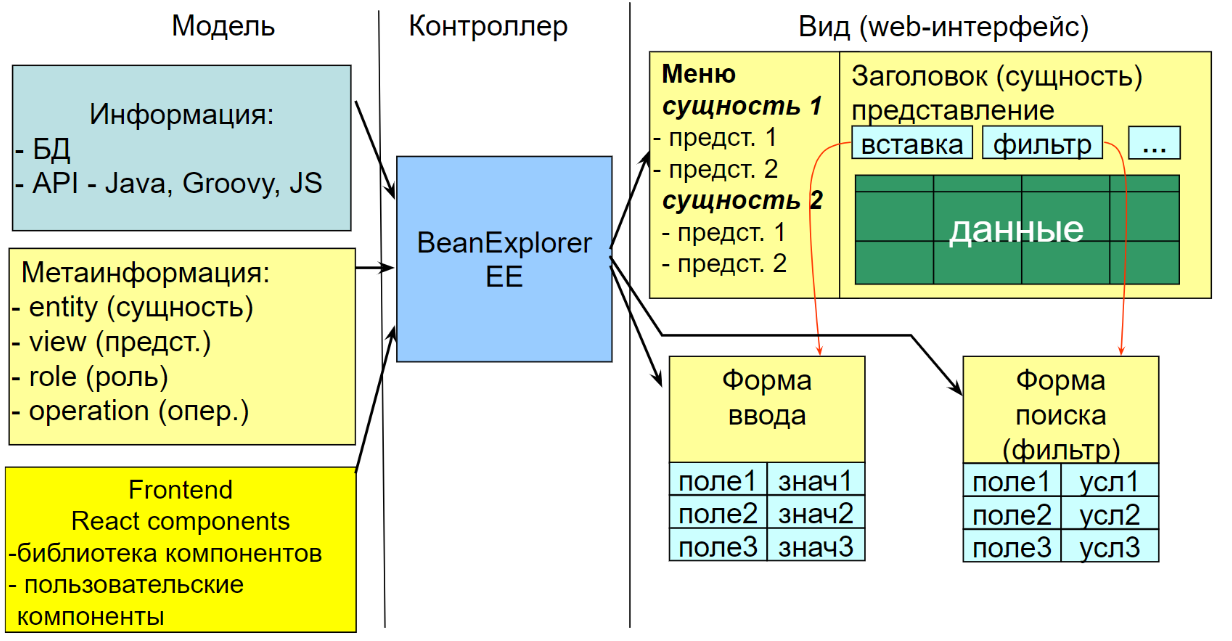

Архитектура приложения

_images/architecture.png

be5 приложение построено на основе патерна MVC - Model-View-Controller

  • Model включает:

  • база данных - содержит модель предметной области;

  • be5 проект - добавляет мета-информацию к базе данных, включая определение сущностей, представлений, операций и ролей. Проект также включает Java/Groovy код для операций, локализацию и пользовательские React компоненты.

  • Controller - be5 выполняет роль контролера, который:

  • генерирует представление на основе модели;

  • изменяет модель на основе событий от представления.

  • View - вид приложения в браузере. Состоит из набора React компонентов для представления:

  • меню - генерируется автоматически на основе фильтра представлений и операций по ролям пользователя;

  • таблица - представление результата SQL запросов в виде таблицы. be5 view также включает пользовательские формы для фильтров, название view, кнопки операций, навигацию по страницам.

  • формы операций - для создания и редактирования записей в базе данных.
